Задание 28 № 3981

Постройте про­филь ре­лье­фа мест­но­сти по линии А—В. Для этого пе­ре­не­си­те ос­но­ву для по­стро­е­ния про­фи­ля на бланк от­ве­тов № 2, ис­поль­зуя го­ри­зон­таль­ный мас­штаб — в 1 см 50 м и вер­ти­каль­ный мас­штаб — в 1 см 5 м.



Ука­жи­те на про­фи­ле зна­ком «Х» гео­де­зи­че­ский знак.

Пояснение.

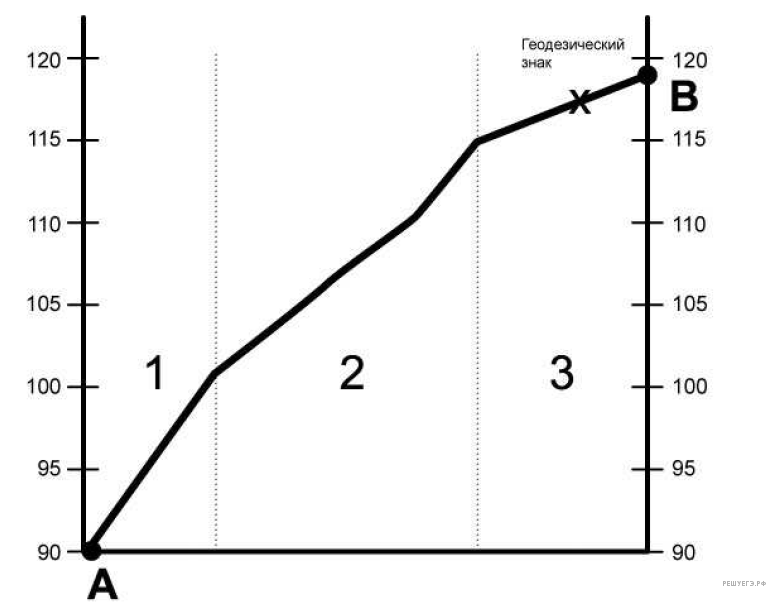

1) На ри­сун­ке в от­ве­те длина го­ри­зон­таль­ной линии ос­но­вы профиля равна 70 ± 2 мм, и рас­сто­я­ние от левой вер­ти­каль­ной оси до род­ни­ка — 7 ± 2 мм.

2) Форма про­фи­ля в ос­нов­ном совпадает с эталоном.

3) На участ­ке 1 склон круче, чем на участ­ках 2 и 3.
